Enregistreur de données

La solution complète pour la surveillance de la température, de l'humidité et d'autres valeurs. Pour utilisation sur le bureau avec pieds en caoutchouc - voir Accessoires en option. Pour montage sur rack 19 "- une unité rack 1U.

Data loggers are designed for measuring, recording, evaluation and subsequent processing of input electrical signals, which are subject to relatively slow changes (> 1s). In conjunction with the appropriate sensors and transducers are suitable for monitoring physical quantities.

The device includes traceable calibration certificate with declared metrological traceability of etalons is based on requirements of EN ISO / IEC 17025. The calibration sheet is always loaded as modules.
If the defined required configuration of inputs by, calibration certificate proves calibration inputs according to the required configuration - more than one range for each of the 16 inputs.

Processing and analysis of measured data (with connected optional Ethernet module):

online in COMET Cloud
COMET Database software

code

MS6R
Garantie

3 années

Send request

Données techniques

Valeurs mesurées

Température

Humidité relative

Courant

Tension

Signal deux états

Fréquence

Résistance

Journal d'événement

Capacité de mémoire totale 2 Mo (jusqu'à 480 000 valeurs)

Type de mémoire SRAM interne, sauvegardé par une batterie au lithium

Modes d'enregistrement de données noncyclique - la journalisation s'arrête après le remplissage de la mémoire
cyclique - après le remplissage de la mémoire, les données les plus anciennes sont écrasées par de nouvelles

Intervalle d'enregistrement des données réglable individuellement pour tous les canaux d'entrée de 1 seconde à 24 heures

Horloge temps réel année, année bissextile, mois, jour, heure, minute, seconde, sauvegardée par une batterie au lithium

Résolution du convertisseur AD (canaux analogiques) 16 bits, durée de conversion environ 60 ms / canal

Vitesse de communication 9600, 19200, 57600, 115200 Bd, 230400 * Bd (* applicable pour USB, Ethernet)

Puissance 24Vdc, consommation de l'enregistreur de données lui-même environ 80 mA

Plage de température de fonctionnement 0 à +50°C

Dimensions y compris les connecteurs 483 x 230 x 44 mm (L x P x H) - une unité de rack 1U

Dimensions sans porte-rack 225 x 230 x 44 mm (L x P x H) - une unité de rack 1U

Protection IP20

Poids approximativement 800 g

Garantie 3 ans

Parameters of configurable inputs

Télécharger

Caractéristiques

L'appareil permet de:

     mesurer et traiter 1 à 16 signaux d'entrée
     acquérir un enregistrement temporel autonome des valeurs mesurées
     créer des états d'alarme
     effectuer d'autres actions en fonction des alarmes créées (audible, indication visuelle, contrôle des sorties relais, envoi de SMS, contrôle du numéroteur téléphonique, envoi de messages via plusieurs protocoles de l'interface Ethernet etc.)
   surveiller les valeurs mesurées en ligne et les états
     régler indépendamment l'hystérésis, le délai (pour chaque canal séparément)
     réglage de quatre conditions d'alarme (pour chaque canal séparément)

Applications:

Gestion des bâtiments - Nos instruments qui mesurent la température, l'humidité, la pression atmosphérique et le CO2 font partie intégrante de ces solutions de pointe.

Centres de données, salles de serveurs - Surveillance de la température et de l'humidité, surveillance des centres de données, supports RACK, y compris les rapports sur l'état des inondations, ouverture / fermeture des portes (fenêtres), mouvement, fumée. Surveillance SNMP, alarmes à distance par email et Syslog.

Enregistrement de la température, du dioxyde de carbone (CO2) et d'autres paramètres critiques dans le contexte des réglementations BPL ou BPF.

Industrie et production - surveillance de la température et de l'humidité dans l'alimentation, l'industrie pharmaceutique, l'aérospatiale, etc.

Industrie alimentaire - Surveillance des processus critiques conformément à la norme HACCP, avec possibilité de notification rapide des événements imprévus pouvant entraîner la dégradation des produits.

Enregistrement et suivi des processus, enregistrement des différents paramètres.

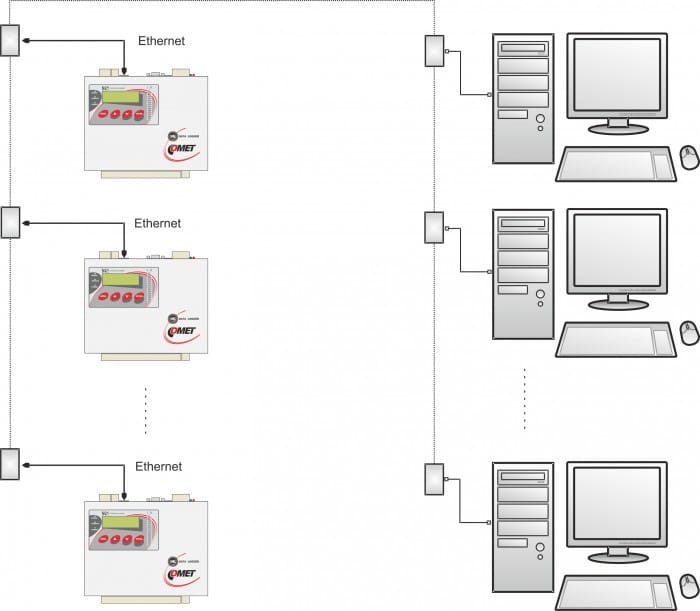

Options de connectivité communes:

Le système de surveillance MS peut être configuré pour presque toutes les applications de mesure souhaitées. Les capteurs peuvent être raccordés à l'enregistreur de données en étoile ou en série. La combinaison des deux est également possible. Le système de surveillance MS se caractérise par une large gamme d'interfaces de communication telles que le modem RS232, RS485, USB, Ethernet et GSM ou GPRS. Grâce aux routeurs Wi-Fi, plusieurs systèmes de mesure MS peuvent être connectés sans fil à un réseau.

Paramètres et plages de mesure des entrées configurables MS6D

Le système de surveillance MS6xx est équipé de 16 entrées universelles librement programmables. Chacun d'eux peut être réglé sur le signal d'entrée selon le tableau ci-dessous. Le système de surveillance est donc très flexible et facile à utiliser. L'entrée RS485 doit être commandée séparément si vous souhaitez utiliser l'interface de communication Modbus ou Advantech.

Valeur mesurée		Portée	Précision	Note
courant	DC	4 à 20 mA	±0.1% FS (±0.02mA)	Il est possible de connecter des capteurs passifs (alimentés par un système de surveillance) ou un capteur actif avec sa propre alimentation. Résistance d'entrée d'environ 110 Ohms.
tension	DC	-10V à +10V	±0.1% FS (±10 mV)	résistance d'entrée environ 10MOhms
		-1V à +1V	±0.1% FS (±1 mV)
		-100mV à +100mV	±0.1% FS (±100 uV)
		-18mV à +18mV	±0,1% FS (±18 uV)
resistance	mesure de résistance à deux fils	0 à 300 Ohms	±0.1% FS (±0.3 Ohms)	courant de mesure environ 0,8 mA à 50 ms
		0 à 3000 Ohms	±0.1% FS (±3 Ohms)	courant de mesure environ 0,5 mA à 50 ms
		0 à 10000 Ohms	±0.1% FS (±10 Ohms)	courant de mesure environ 0,1 mA à 50 ms
sondes de température Pt et Ni	Ni1000	-50°C à +250°C	±0.2°C (-50°C to 100°C)	Ni1000/6180 ppm, connexion à deux fils
			±0.2% MH (100°C to 250°C)	courant de mesure d'environ 0,5 mA à 50 ms
	Pt100	-200°C à +600°C	±0.2°C (-200°C to +100°C)	Pt100/3850 ppm, connexion à deux fils
			±0.2% MH (+100°C to +600°C)	courant de mesure d'environ 0,8 mA à 50 ms
	Pt1000	-200°C à +600°C	±0.2°C (-200°C to+100°C)	Pt1000/3850 ppm, connexion à deux fils
			±0.2% MH (+100°C až +600°C)	courant de mesure d'environ 0,5 mA à 50 ms
thermocouple	K (NiCr-Ni)	-200°C à 1300°C	±0.3% MV + 1.5°C*	linéarisé, avec compensation de soudure froide, l'enregistreur de données doit être placé dans la position de travail recommandée
	T (Cu-CuNi)	-200°C à 400°C
	J (Fe-Co)	-200°C à 750°C
	S (Pt10%Rh-Pt)	0 à 1700°C
	N (NiCrSi-NiSiMg)	-200°C à 1300°C
	B (Pt30%Rh-Pt)	100°C à 1800°C	±0.3% MV+1.0°C (300°C à 1800°C)	linéarisé sans compensation de soudure froide
thermistance	NTC avec formule sélectionnable	jusqu'à la thermistance maximale résistance 11 000 ohms	selon la gamme de résistance utilisée (voir mesure de la résistance)	les mêmes caractéristiques pour toutes les thermistances connectées
				paramètres par défaut: R25=2252Ω, R80=282.7Ω
signal binaire	contact sans potentiel	signal binaire		tension d'entrée pour l'état "L" (IN-COM) < 0.8 V
				tension d'entrée pour l'état "H" (IN-COM) > 2 V
	collecteur ouvert			résistance du contact fermé pour l'état "L" (IN-COM) < 1 kOhms
	niveaux de tension			résistance du contact fermé pour l'état "H" (IN-COM) > 10 kOhms
				durée minimale de détection du changement: 200ms
RS485	entrée pour signal série RS485	sur demande		l'entrée sert à la lecture d'appareils prenant en charge le protocole ModBus RTU ou Advantech
				connecté aux bornes à côté des bornes pour les canaux 15 et 16
				l'entrée peut fonctionner avec 16 appareils
				Isolé galvaniquement

Caractéristiques principales:
● entrées logicielles configurables pour les capteurs de température Pt et Ni, thermocouples et thermistances, tension et courant, événements à deux états, résistance, capteurs avec sortie RS485
● mémoire pour 500 000 enregistrements avec téléchargement automatique sur PC
● indication d'alarme via sirène intégrée, e-mail, SMS et sortie à deux états pour contrôler d'autres appareils
● logiciel d'analyse de données sur PC
● interface de communication USB, RS232, relais, RS485 (Modbus RTU), ETHERNET (Modbus TCP, SOAP, etc.)
